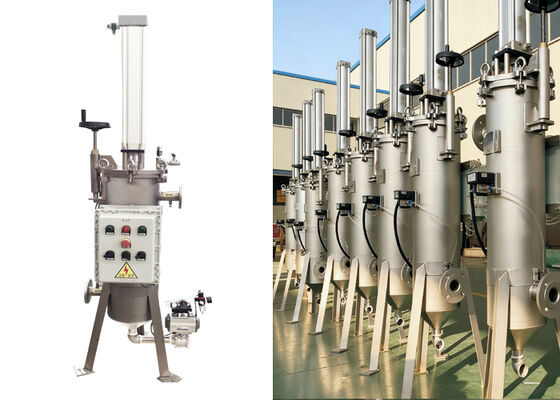

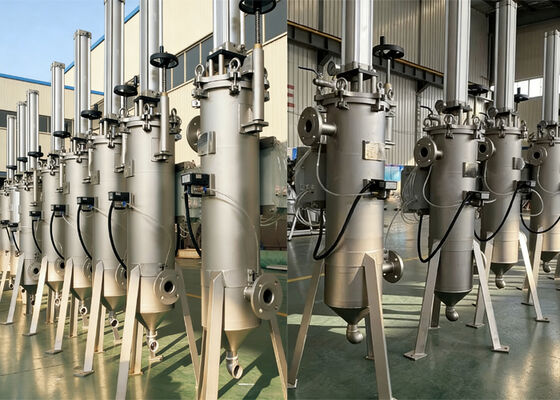

Przemysłowy automatyczny samoczyszczący filtr zgarniający dla przemysłu petrochemicznego



Pneumatyczny samoczyszczący filtr skrobakowy to wysokowydajne przemysłowe rozwiązanie filtracyjne. Wykorzystuje mechaniczny projekt skrobaka do automatycznego usuwania cząstek stałych z wewnętrznej ściany wkładu filtra, umożliwiając nieprzerwaną pracę filtracyjną online. Specjalnie zaprojektowany do przetwarzania mediów o wysokiej lepkości, może radzić sobie z lepkością płynów do 800 000 mPa·s, a jego precyzja filtracji wynosi od 50 do 1500 mikronów. Osiąga dokładne oczyszczanie płynów poprzez szybkie usuwanie zanieczyszczeń z powierzchni filtra za pomocą skrobaka, zapewniając doskonałą zdolność usuwania zanieczyszczeń i doskonale nadaje się do wody i wszelkiego rodzaju płynów lepkich.



[Tryb Filtracji ]

Ciecz wpływa przez wlot.Sprężynowy, tarczowy skrobak dociska się mocno do wewnętrznej powierzchni elementu filtrującego, opierając się na jego górnym końcu.Ciecz przepływa przez skrobak i wypływa z wewnętrznej powierzchni elementu filtrującego; zanieczyszczenia są zatrzymywane na tej wewnętrznej powierzchni, podczas gdy przefiltrowana ciecz wypływa przez wylot.W miarę upływu czasu zanieczyszczenia stopniowo się gromadzą, a ciśnienie różnicowe rośnie; w konsekwencji element filtrujący jest czyszczony po osiągnięciu zadanego progu ciśnienia różnicowego lub w zaplanowanych odstępach czasu.



[Tryb Czyszczenia ]

Siłownik pneumatyczny napędza skrobak w ruchu posuwisto-zwrotnym w pionie, aby oczyścić element filtrujący.Podczas ruchu w dół, zanieczyszczenia są przepychane przez skrobak w kierunku dna obudowy filtra, gdzie zanieczyszczenia o dużej gęstości osiadają w komorze zbierania zanieczyszczeń.Podczas ruchu w górę, pozostałe zanieczyszczenia są zeskrobywane i przepychane w kierunku górnej części elementu filtrującego; zanieczyszczenia te są następnie wypłukiwane przez przepływającą ciecz, wracają przez skrobak, wracają na wewnętrzną powierzchnię elementu filtrującego, a następnie są zeskrobywane podczas następnego ruchu w dół.Każdy cykl czyszczenia składa się z wielu ruchów; po oczyszczeniu powierzchni elementu filtrującego jego zdolność filtracyjna zostaje przywrócona.Filtracja jest kontynuowana bez przerwy podczas procesu czyszczenia.



[Tryb Rozładunku ]

Po wielu cyklach czyszczenia, gdy zanieczyszczenia zgromadzą się do pewnej objętości, zawór rozładunkowy jest okresowo otwierany, aby usunąć ciecz odpadową zawierającą wysokie stężenie zanieczyszczeń; w razie potrzeby zanieczyszczenia te mogą być również odzyskane.



Model Filtra	Średnica Wewnętrzna Filtra	Wysokość Filtra	Grubość	Precyzja Filtracji
HT-D219	250mm	1000mm	3mm	20 mikronów
HT-D273	300mm	1450mm	4mm
HT-D450	500mm	1750mm	6mm



1)Wysokoprecyzyjne otwory szczelinowe: Min. szczelina 20 mikronów.
2)Wysoki stopień automatyzacji: Może pracować online w sposób ciągły, bez częstego czyszczenia ręcznego.
3)Konstrukcja ze stali nierdzewnej: zapobieganie korozji i rdzy.
4)Brak jednorazowych materiałów eksploatacyjnych: Oszczędność kosztów mediów filtracyjnych i kosztów środowiskowych.
