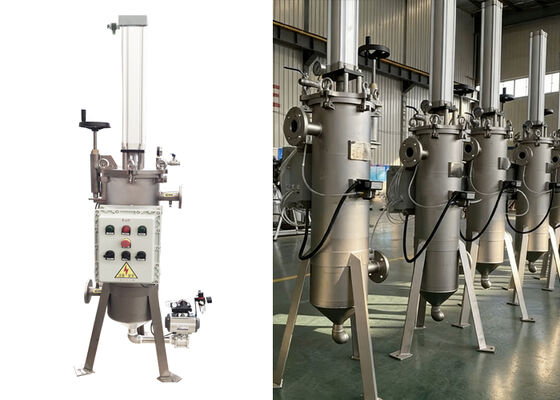

Automatyczny filtr samoczyszczący typu zgarniaka pneumatycznego dla przemysłu chemicznego



Wprowadzenie do Automatyczny pneumatyczny filtr samoczyszczący typu skrobakowego

Pneumatyczny filtr samoczyszczący typu skrobakowego to wysokowydajne rozwiązanie do filtracji przemysłowej. Wykorzystuje mechaniczny system skrobaków do automatycznego usuwania cząstek stałych z wewnętrznej ściany wkładu filtra, umożliwiając nieprzerwaną pracę filtracyjną online. Specjalnie zaprojektowany do przetwarzania mediów o wysokiej lepkości, radzi sobie z płynami o lepkości do 800 000 mPa·s, a jego precyzja filtracji wynosi od 50 do 1500 mikronów. Osiąga dokładne oczyszczanie płynów poprzez szybkie usuwanie zanieczyszczeń z powierzchni filtra za pomocą skrobaka, zapewniając doskonałą zdolność usuwania zanieczyszczeń i doskonale nadaje się do wody i wszelkiego rodzaju płynów lepkich.



[Tryb filtracji ]

Ciecz wpływa przez wlot.Sprężynowy skrobak w kształcie dysku dociska się mocno do wewnętrznej powierzchni elementu filtrującego, opierając się na jego górnym końcu.Ciecz przepływa przez skrobak i wypływa na zewnątrz od wewnętrznej powierzchni elementu filtrującego; zanieczyszczenia są zatrzymywane na tej wewnętrznej powierzchni, podczas gdy przefiltrowana ciecz wypływa przez wylot.W miarę upływu czasu zanieczyszczenia stopniowo się gromadzą, a ciśnienie różnicowe rośnie; w konsekwencji element filtrujący jest czyszczony po osiągnięciu zadanego progu ciśnienia różnicowego lub w zaplanowanych odstępach czasu.



[Tryb czyszczenia ]

Siłownik pneumatyczny napędza skrobak w ruchu posuwisto-zwrotnym w pionie, aby oczyścić element filtrujący.Podczas ruchu w dół zanieczyszczenia są przepychane przez skrobak w kierunku dna obudowy filtra, gdzie zanieczyszczenia o dużej gęstości osadzają się w komorze zbierania zanieczyszczeń.Podczas ruchu w górę pozostałe zanieczyszczenia są zeskrobywane i przepychane w kierunku górnej części elementu filtrującego; zanieczyszczenia te są następnie wypłukiwane przez przepływającą ciecz, wracają przez skrobak, wracają na wewnętrzną powierzchnię elementu filtrującego, a następnie są usuwane podczas następnego ruchu w dół.Każdy cykl czyszczenia składa się z wielu ruchów; po oczyszczeniu powierzchni elementu filtrującego jego zdolność filtracyjna zostaje przywrócona.Filtracja jest kontynuowana bez przerwy podczas procesu czyszczenia.



[Tryb rozładunku ]

Po wielu cyklach czyszczenia, gdy zanieczyszczenia zgromadzą się do pewnej objętości, zawór rozładunkowy jest okresowo otwierany w celu usunięcia ciekłych odpadów zawierających wysokie stężenie zanieczyszczeń; w razie potrzeby zanieczyszczenia te mogą być również odzyskane.



Model filtra	Średnica wewnętrzna filtra	Wysokość filtra	Grubość	Precyzja filtracji
HT-D219	250mm	1000mm	3mm	20 mikronów
HT-D273	300mm	1450mm	4mm
HT-D450	500mm	1750mm	6mm



1)Wysokoprecyzyjne otwory szczelinowe: Min. szczelina 20 mikronów.
2)Wysoki stopień automatyzacji: Może pracować online w sposób ciągły, bez częstego czyszczenia ręcznego.
3)Konstrukcja ze stali nierdzewnej: zapobieganie korozji i rdzy.
4)Brak jednorazowych materiałów eksploatacyjnych: Oszczędność kosztów mediów filtracyjnych i kosztów środowiskowych.
