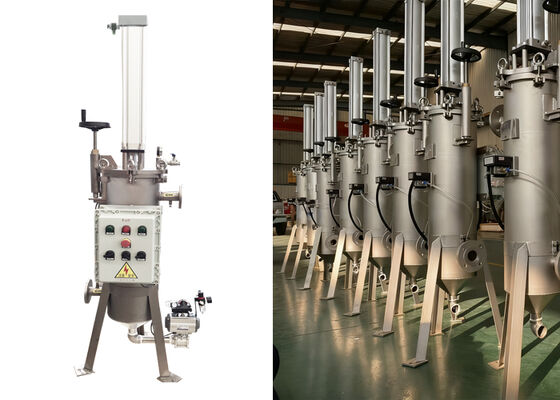

Pneumatyczna, samoczyszcząca obudowa filtra zgarniającego



Pneumatyczny samoczyszczący filtr z skrobakiem to wysokowydajna jednostka filtracyjna. Przyjmuje mechaniczną konstrukcję skrobiącą do automatycznego usuwania zanieczyszczeń cząsteczkowych z wewnętrznej ściany wkładu filtracyjnego i umożliwia nieprzerwaną filtrację online. Opracowany głównie do pracy w warunkach wysokiej lepkości, może przetwarzać ciecze o lepkości do 800 000 mPa·s, z dokładnością filtracji od 50 do 1500 mikronów. Urządzenie dokładnie filtruje płyny poprzez szybkie zeskrobywanie brudu z powierzchni wkładu, aby skutecznie usuwać duże ilości zanieczyszczeń, co czyni je idealnym do filtracji wody i różnych płynów o wysokiej lepkości.



[Tryb filtracji]

Ciecz wpływa przez wlot. Sprężynowy skrobak w kształcie dysku przylega ściśle do wewnętrznej powierzchni elementu filtracyjnego, spoczywając na jego górnym końcu. Ciecz przepływa przez skrobak i wypływa na zewnątrz od wewnętrznej powierzchni elementu filtracyjnego; zanieczyszczenia są zatrzymywane na tej wewnętrznej powierzchni, podczas gdy przefiltrowana ciecz wypływa przez wylot. Z biegiem czasu zanieczyszczenia stopniowo się gromadzą, a ciśnienie różnicowe wzrasta; w konsekwencji element filtracyjny jest czyszczony po osiągnięciu zadanego progu ciśnienia różnicowego lub w zaplanowanych odstępach czasu.



[Tryb czyszczenia]

Siłownik pneumatyczny napędza skrobak w ruchu posuwisto-zwrotnym w pionie, aby oczyścić element filtracyjny. Podczas ruchu w dół zanieczyszczenia są przepychane przez skrobak w kierunku dna obudowy filtra, gdzie zanieczyszczenia o wysokiej gęstości osadzają się w komorze zbierania zanieczyszczeń. Podczas ruchu w górę pozostałe zanieczyszczenia są zeskrobywane i przepychane w kierunku górnej części elementu filtracyjnego; zanieczyszczenia te są następnie wypłukiwane przez przepływającą ciecz, wracają przez skrobak, wracają na wewnętrzną powierzchnię elementu filtracyjnego, a następnie są zeskrobywane podczas następnego ruchu w dół. Każdy cykl czyszczenia składa się z wielu ruchów; po oczyszczeniu powierzchni elementu filtracyjnego jego zdolność filtracyjna zostaje przywrócona. Filtracja jest kontynuowana bez przerwy podczas procesu czyszczenia.



[Tryb rozładunku]

Po wielu cyklach czyszczenia, gdy zanieczyszczenia zgromadzą się do pewnej objętości, zawór spustowy jest okresowo otwierany, aby usunąć ciecz odpadową zawierającą wysokie stężenie zanieczyszczeń; w razie potrzeby zanieczyszczenia te mogą być również odzyskane.



Model filtra	Średnica wewnętrzna filtra	Wysokość filtra	Grubość	Dokładność filtracji
HT-D219	250mm	1000mm	3mm	20 mikronów
HT-D273	300mm	1450mm	4mm
HT-D450	500mm	1750mm	6mm



1) Precyzyjne otwory szczelinowe: Min. 20 mikronów.
2) Wysoki stopień automatyzacji: Może pracować online w sposób ciągły, bez częstego czyszczenia ręcznego.
3) Konstrukcja ze stali nierdzewnej: zapobieganie korozji i rdzy.
4) Brak jednorazowych materiałów eksploatacyjnych: Oszczędność kosztów mediów filtracyjnych i kosztów środowiskowych.
