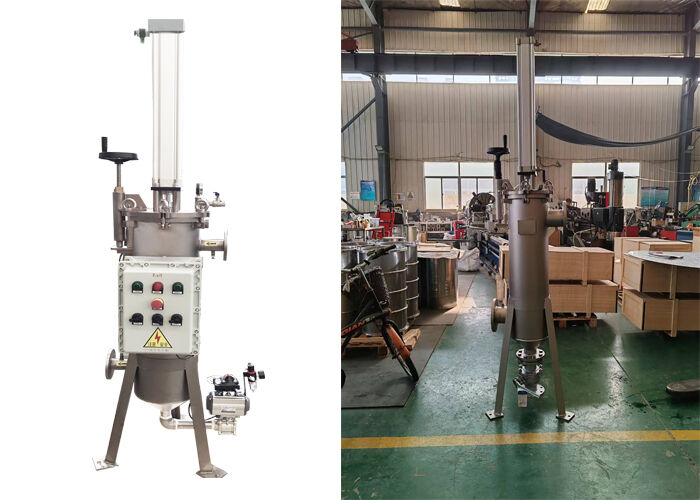

Automatyczny, samoczyszczący, pneumatyczny filtr siatkowy zgarniający



Jako wydajna maszyna filtracyjna, pneumatyczny filtr skrobakowy z samoczyszczeniem wykorzystuje mechanizm skrobania do automatycznego usuwania zanieczyszczeń stałych z wewnętrznej powierzchni elementu filtrującego, zapewniając stabilną filtrację online bez przestojów. Jest on specjalnie zaprojektowany do zastosowań o wysokiej lepkości, z dopuszczalnym limitem lepkości 800 000 mPa·s i precyzją filtracji od 50 do 1500 mikronów. Szybkie skrobanie precyzyjnie i skutecznie usuwa zanieczyszczenia powierzchniowe, idealnie nadaje się do filtrowania wody, jak i różnorodnych płynów o wysokiej lepkości.



[Tryb filtracji ]

Ciecz wpływa przez wlot. Sprężynowy skrobak w kształcie dysku przylega ściśle do wewnętrznej powierzchni elementu filtrującego, znajdując się na jego górnym końcu. Ciecz przepływa przez skrobak i wypływa z wewnętrznej powierzchni elementu filtrującego; zanieczyszczenia są zatrzymywane na tej wewnętrznej powierzchni, podczas gdy przefiltrowana ciecz wypływa przez wylot. W miarę upływu czasu zanieczyszczenia stopniowo się gromadzą, a ciśnienie różnicowe rośnie; w konsekwencji element filtrujący jest czyszczony po osiągnięciu zadanego progu ciśnienia różnicowego lub w zaplanowanych odstępach czasu.



[Tryb czyszczenia ]

Siłownik pneumatyczny napędza skrobak w ruchu posuwisto-zwrotnym w pionie, aby oczyścić element filtrujący. Podczas ruchu w dół, zanieczyszczenia są przepychane przez skrobak w kierunku dna obudowy filtra, gdzie zanieczyszczenia o dużej gęstości osiadają w komorze zbierania zanieczyszczeń. Podczas ruchu w górę, pozostałe zanieczyszczenia są zeskrobywane i przepychane w kierunku górnej części elementu filtrującego; zanieczyszczenia te są następnie wypłukiwane przez przepływającą ciecz, wracają przez skrobak, wracają na wewnętrzną powierzchnię elementu filtrującego, a następnie są zeskrobywane podczas następnego ruchu w dół. Każdy cykl czyszczenia składa się z wielu ruchów; po oczyszczeniu powierzchni elementu filtrującego jego zdolność filtracyjna zostaje przywrócona. Filtracja trwa nieprzerwanie podczas procesu czyszczenia.



[Tryb spustu ]

Po wielu cyklach czyszczenia, gdy zanieczyszczenia zgromadzą się do pewnej objętości, zawór spustowy jest okresowo otwierany w celu usunięcia cieczy odpadowej o wysokim stężeniu zanieczyszczeń; w razie potrzeby zanieczyszczenia te mogą być również odzyskane.



Model filtra	Średnica wewnętrzna filtra	Wysokość filtra	Grubość	Precyzja filtracji
HT-D219	250mm	1000mm	3mm	20 mikronów
HT-D273	300mm	1450mm	4mm
HT-D450	500mm	1750mm	6mm



1)Wysokoprecyzyjne otwory szczelinowe: Min. szczelina 20 mikronów.
2)Wysoki stopień automatyzacji: Może pracować online w sposób ciągły, bez częstego czyszczenia ręcznego.
3)Konstrukcja ze stali nierdzewnej: zapobieganie korozji i rdzy.
4)Brak jednorazowych materiałów eksploatacyjnych: Oszczędność kosztów mediów filtracyjnych i kosztów środowiskowych.
