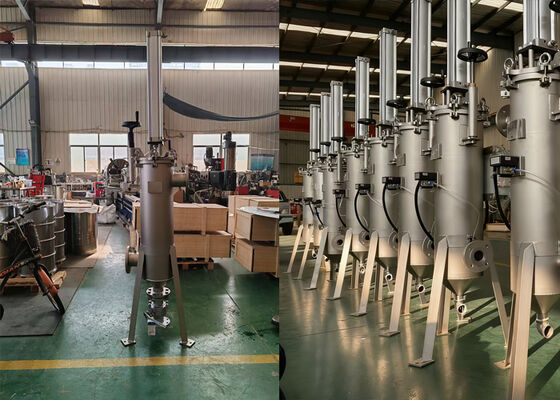

Pneumatyczne zgarnianie Autoi Samoczyszczące obudowy filtrów



Pneumatyczny samoczyszczący filtr z zgarniaczem to wysokowydajne urządzenie filtracyjne, które automatycznie usuwa zanieczyszczenia cząsteczkowe z wewnętrznej powierzchni elementu filtrującego za pomocą mechanicznego mechanizmu zgarniającego, umożliwiając ciągłą filtrację online. Zaprojektowany głównie do zastosowań o wysokiej lepkości, filtr ten obsługuje lepkości do 800 000 mPa ·s i oferuje zakres precyzji filtracji od 50 do 1500 mikronów. Wykonuje
precyzyjną filtrację poprzez szybkie zeskrobywanie zanieczyszczeń z powierzchni elementu filtrującego, tym samym skutecznie usuwając większą objętość zanieczyszczeń; idealnie nadaje się do filtrowania zarówno wody, jak i szerokiej gamy płynów o wysokiej lepkości.



[Tryb filtracji ]

Ciecz wpływa przez wlot. Sprężynowy zgarniacz w kształcie dysku dociska się mocno do wewnętrznej powierzchni elementu filtrującego, znajdując się na jego górnym końcu. Ciecz przepływa przez zgarniacz i wypływa na zewnątrz od wewnętrznej powierzchni elementu filtrującego; zanieczyszczenia są zatrzymywane na tej wewnętrznej powierzchni, podczas gdy przefiltrowana ciecz wypływa przez wylot. W miarę upływu czasu zanieczyszczenia stopniowo się gromadzą, a ciśnienie różnicowe rośnie; w konsekwencji element filtrujący jest czyszczony po osiągnięciu zadanego progu ciśnienia różnicowego lub w zaplanowanych odstępach czasu.



[Tryb czyszczenia ]

Siłownik pneumatyczny napędza zgarniacz w ruchu posuwisto-zwrotnym w pionie w celu oczyszczenia elementu filtrującego. Podczas ruchu w dół zanieczyszczenia są przepychane przez zgarniacz w kierunku dna obudowy filtra, gdzie zanieczyszczenia o dużej gęstości osadzają się w komorze zbierania osadów. Podczas ruchu w górę pozostałe zanieczyszczenia są zeskrobywane i przepychane w kierunku górnej części elementu filtrującego; zanieczyszczenia te są następnie wypłukiwane przez przepływającą ciecz, wracają przez zgarniacz, wracają na wewnętrzną powierzchnię elementu filtrującego, a następnie są zeskrobywane podczas następnego ruchu w dół. Każdy cykl czyszczenia składa się z wielu ruchów; po oczyszczeniu powierzchni elementu filtrującego jego zdolność filtracyjna zostaje przywrócona. Filtracja jest kontynuowana bez przerwy podczas procesu czyszczenia.



[Tryb odprowadzania ]

Po wielu cyklach czyszczenia, gdy zanieczyszczenia zgromadzą się do pewnej objętości, zawór odprowadzający jest okresowo otwierany w celu usunięcia cieczy odpadowej zawierającej wysokie stężenie zanieczyszczeń; w razie potrzeby zanieczyszczenia te mogą być również odzyskane.



Model filtra	Średnica wewnętrzna filtra	Wysokość filtra	Grubość	Precyzja filtracji
HT-D219	250mm	1000mm	3mm	20 mikronów
HT-D273	300mm	1450mm	4mm
HT-D450	500mm	1750mm	6mm



1)Precyzyjne otwory szczelinowe: Min. szczelina 20 mikronów.
2)Wysoki stopień automatyzacji: Może pracować online w sposób ciągły, bez częstego czyszczenia ręcznego.
3)Konstrukcja ze stali nierdzewnej: zapobieganie korozji i rdzy.
4)Brak jednorazowych materiałów eksploatacyjnych: Oszczędność kosztów mediów filtracyjnych i kosztów środowiskowych.
