Zęby trapezoidalne anodowane z aluminium serii L
Zestaw jest wykonany z stali 45 #, stopów aluminium, żelaza, aluminium, mosiądzu i innych materiałów.Wewnętrzne otwory są dostępne w postaci okrągłychObróbki powierzchniowe obejmują naturalne utlenianie, czarnienie, galwanizację, galwanizację barwną i tłumienie wysokiej częstotliwości.
Jako mechanizm przesyłania mocy obrotowej wytwarzanej przez silnik, synchroniczne koła i pasy synchroniczne są ogólnie powszechnie stosowane w projektowaniu.Funkcje przesyłu i przesyłu są osiągane poprzez zaangażowanie między kołkiem paska zegarowego i zębami paska zegarowego.
Najczęściej stosowana jest trapezoidalna śrubka zębowa z pasem zegarkowym i jest podzielona na różne serii:
Seria MXL/XXL/XL/L/H/XH/XXH, seria T2.5/T5/T10/T20.
Parametry techniczne:
|
Rodzaj
|
bW
|
Hg
|
Y+1,5°
|
rb
|
rt
|
2k
|
|
MXL
|
00,84±0.05
|
0.69
|
20
|
0.35
|
0.13
|
0.508
|
|
XXL
|
1.14±0.05
|
0.84
|
25
|
0.35
|
0.30
|
0.508
|
|
XL
|
1.32±0.05
|
1.65
|
25
|
0.41
|
0.64
|
0.508
|
|
L
|
30,05±0.10
|
2.67
|
20
|
1.19
|
1.17
|
0.706
|
|
H
|
4.19±0.13
|
3.05
|
20
|
1.60
|
1.6
|
1.372
|
|
XH
|
7.90±0.15
|
7.14
|
20
|
1.98
|
2.39
|
2.794
|
|
XXH
|
12.17±0.18
|
10.31
|
20
|
3.96
|
3.18
|
3.048
|
Charakterystyka:
1Precyzyjne pozycjonowanie: konstrukcja zęba trapezoidalnych zębów z czasem pasów jest pochodna z sprzęgła, które mogą zapewnić precyzyjne umiejętności pozycjonowania.To sprawia, że są bardzo przydatne w zastosowaniach, które wymagają dokładnej transmisji i pozycjonowania, takich jak maszyny narzędziowe, maszyny włókiennicze, sprzęt gospodarstwa domowego, sprzęt handlowy i przekładnia wału bieżnikowego silników.
2Efektywna transmisja: koła paska z trapezoidalnymi zębami dopasowują się do kształtu zęba paska, aby zapewnić pozytywne zęby, podobne do łańcucha lub biegów.Takie przekierowanie do przodu może zapewnić większą wydajność transmisji i zmniejszyć straty energii.
3. Zmniejszenie przesuwania i powracającego uderzenia: Konstrukcja zębów trapezoidalnych zębów z czasoprzestrzenią pasów może skutecznie zmniejszyć przesuwanie i powracający uderzenie.Oznacza to, że w zastosowaniach o dużych zmianach prędkości i momentu obrotowego, trapezoidalnych zębów z czasoprzestrzenią pasów mogą zapewnić bardziej stabilne i niezawodne osiągi transmisji.
4Wysoka zdolność przenoszenia momentu obrotowego: konstrukcja trapezoidalnego zęba z czasem podnośnika umożliwia mu wytrzymanie wysokiej przenoszenia momentu obrotowego.Dzięki temu są idealne do zastosowań wymagających wysokiego momentu obrotowego, takich jak maszyny przemysłowe i silniki samochodowe.
5. Szeroka dostępność: Trapezoidalne zęby z czasem wiertarki ma szeroki zakres specyfikacji zębów, w tym MXL, XL, L, H, XH, XXH i innych specyfikacji.Dzięki temu trapezoidalne zębowe koła synchroniczne są bardzo popularne na rynku i łatwo dostępne.

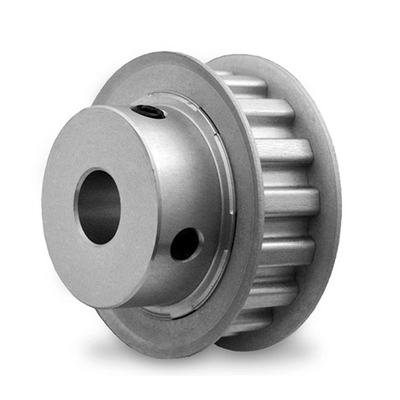

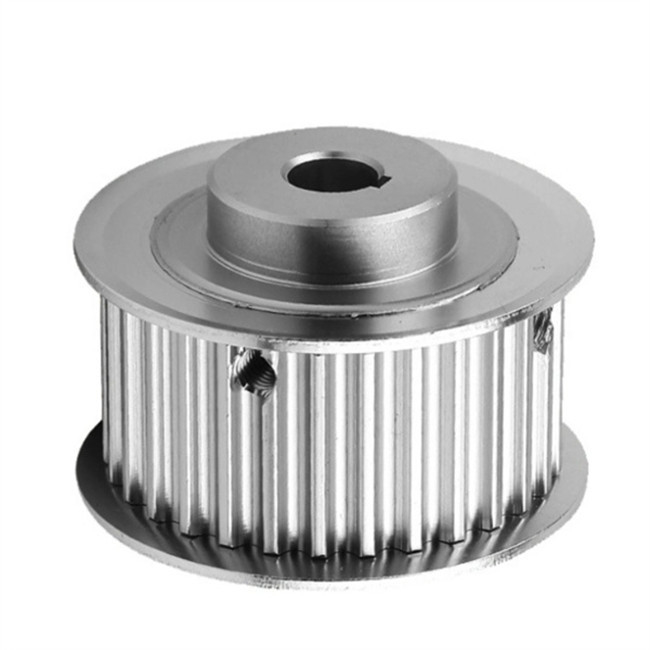

Zdjęcia:
