AT5 AT10 AT20 Gumowy pas czasowy z bezszwowym rdzeniem włókienniczym
Trapezoidalny pas czasowy jest synchronicznym pasem wykorzystywanym do przesyłania mocy, składającym się z trapezoidalnych zębów rozmieszczonych w rzędach.Przekazuje energię z jednego wału do drugiego za pomocą siły grawitacji i tarcia i jest szeroko stosowany w różnych urządzeniach mechanicznychMa zalety płynnego przekazu, niskiego hałasu, kompaktowej struktury i wysokiej mocy przesyłowej.
Struktura i skład:
Struktura trapezoidalnego paska czasowego składa się z kształtu zęba, dolnej części, boku i tyłu.Podłoga jest sekcją podtrzymującą, która zapewnia dodatkową wytrzymałość i sztywnośćStrony są bocznymi częściami paska zapewniającymi dodatkową ochronę i prowadzenie.który może zwiększyć wytrzymałość i stabilność pasa.
Nasze standardowe specyfikacje:
|
Model
|
Odległość (mm)
|
Wysokość zęba ((mm)
|
Gęstość paska ((mm)
|
Kąt
|
|
MXL
|
2.032
|
0.51
|
1.14
|
40
|
|
XL
|
5.080
|
1.27
|
2.30
|
40
|
|
L
|
9.525
|
1.91
|
3.60
|
40
|
|
H
|
12.70
|
2.29
|
4.30
|
40
|
|
XH
|
22.225
|
6.35
|
11.20
|
40
|
|
XXH
|
31.750
|
9.53
|
15.70
|
40
|
Zastosowanie:
1Przemysł motoryzacyjny: Trapezoidalny pas czasowy jest szeroko stosowany w systemach silników samochodowych do przesyłania mocy i sterowania ruchem samochodu.
2Produkcja maszyn: Różne urządzenia mechaniczne, takie jak maszyny narzędziowe, maszyny drukarskie, maszyny do pakowania itp., mogą być napędzane trapezoidalnymi pasami czasowymi.
3Przemysł sprzętu gospodarstwa domowego: Niektóre elementy sprzętu gospodarstwa domowego, które muszą przesyłać energię, takie jak miksery, mieszarki itp., mogą również wykorzystywać trapezoidalne pasy czasowe jako urządzenia przesyłowe.
Zalety:
1Wyższa wydajność transmisji: wydajność transmisji trapezoidalnego paska czasowego jest wyższa, a prędkość obrotu podczas transmisji jest również stosunkowo wysoka.Może przesyłać więcej towarów w tym samym czasie, co jest korzystne dla poprawy efektywności produkcji.
2Duża zdolność ładowania: może przewozić więcej towarów, unikając uszkodzenia maszyny z powodu przeciążenia.
3Wytrzymałe i trwałe: konstrukcja konstrukcyjna trapezoidalnego paska czasowego jest rygorystyczna i rozsądna, dlatego wymaga mniej konserwacji i może mieć dłuższą żywotność.

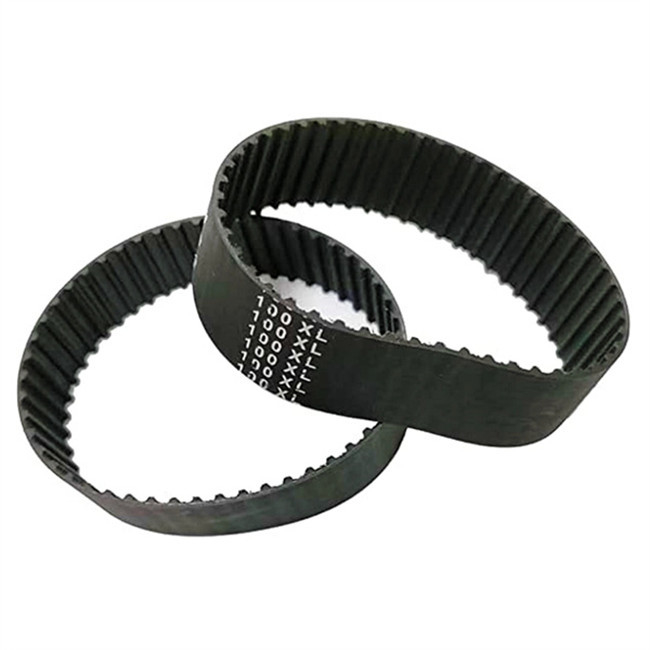

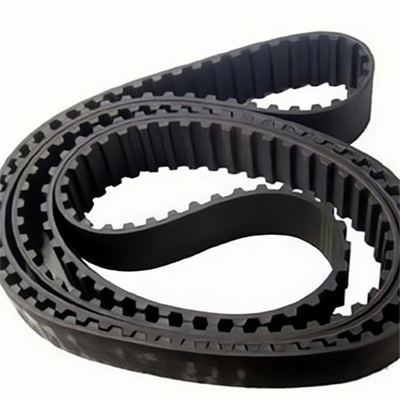

Zdjęcia:
