Linia do produkcji papieru pakowego o podwójnej długości 100-500 m/min, wielocylindrowa

Podwójna długoformująca linia produkcyjna wielocylindrowa, linia produkcyjna papieru kraft.

Zastosowanie:

Głównie stosowane do produkcji papieru kraft, papieru falistego, papieru liniowego, kartonu papierowego itp.,

Przepływ technologii sprzętu:

Pudełko na poduszkę powietrzną--- podwójne przewody (powyżej warstwy i węzeł podstawy)--- 750/φ800 przedprasowanie szczelinowe--- φ1320 podwójne tłoczenie wielkości rolki wielkości rolki wielkości rolki wielkości rolki wielkości rolki wielkości rolki wielkości rolki wielkości rolki wielkości rolki wielkości rolki wielkości rolki wielkości rolki wielkości rolki wielkości rolki wielkości rolki wielkości rolki wielkości rolki wielkości rolki wielkości rolki wielkości rolki wielkości rolki wielkości rolki wielkości rolki wielkości rolki wielkości rolki wielkości rolki wielkości rolki wielkości rolki wielkości rolki wielkości rolki wielkości rolki wielkości rolki wielkości rolki wielkości rolki wielkości rolki wielkości rolki rolki wielkości rolki rolki wielkości rolki rolki rolki20 zestawów suszarki Φ1800mm (rozmiar 6+8+8)--- maszyna do wymiarowania φ800/φ800--- tylna sekcja sucha: 6 zestawów suszarek Φ1800mm (6) --- podwójny kalender twardy---B/M (pozycja zastrzeżona) --- pozioma bębnowa maszyna do wiertniania rol.

• Główne parametry techniczne
• 1.1parametry techniczne

Produkt papierowy: papier kraft, tabliczka Test Liner

Masa podstawowa: 110-150 g/m2

Obliczona waga podstawowa: 112 g/m2

Szerokość obróbki: 3600 mm

Szerokość rolki: 3350 mm

Szerokość drutu: 3800 mm

Prędkość dyszy: 3650 mm

Prędkość pracy: 300 m/min

Prędkość projektowa: 350 m/min

Prędkość pełzania: 25 m/min

Pojemność nominalna: 68 t/d (112 gm, 150 m/min, 3300 mm, 100% sprawności)

Rozpiętość: 4350 mm

Rodzaj napędu: napęd sekcjonalny przekształcacza częstotliwości AC

Układ: układ jednopoziomowy, prawicowa maszyna (stając przy bębnie maszyny i patrząc w kierunku maszyny, strona napędowa jest po prawej stronie)

1.2 stan technologii 1.2.1 Wskaźnik masy

Warstwa górna: % masy ciała

Warstwa bazowa: % masy ciała

1.2.2 masy papieru i konsystencji masy

Powierzchnia górna: konsystencja celulozy 40 ≈ 60 g/m2:00,3% 0,6%

Warstwa bazowa: 70 ≈ 90 g/m2 konsystencja celulozy:00,5% 1,0%

1.2.3 parametry technologii papieru

Suchość w prasie: ≥22%

Suchość w suszarce: ≥44%

Suchość w maszynie rozmiarowej: 92%

Suchość z maszyny rozmiarowej: 65~70%

Ilość kleju do rozmiaru: 2,5-3 g/m²(każda powierzchnia), zawartość kleju w stałym stanie: 8~12%

Suchość papieru gotowego: 92%

Wskaźnik poziomego kurczenia (średnia): ≤ 4%

Poziom węglowodoru w powietrzu: ≤ ± 7,5%

Poziom niedoboru: ≤ ± 1,0%

Suchość przy rekombinowaniu każdej warstwy papieru: ≥ 12%

1.3 napięcie podszewkowe drutu i filcu

Włókno formowane 8kN/m 7kN/m

5kN/m 4kN/m

suche drut 5kN/m 3kN/m

1.4 wymagania dotyczące wody, energii elektrycznej, pary i sprężonego powietrza 1.4.1 woda słodka i woda oczyszczona

Wymagania: czyste, bezbarwne, zniszczone piaskiem.

Ciśnienie: 3MPa,0.4MPa dwa rodzaje

Zawór pH: 6-8

1.4.2 zasilanie

Napęd silnika: 380/220±5%

napięcie sterujące: 24V

Częstotliwość: 50HZ±1%

1.4.3

Ciśnienie pary: maksymalne ciśnienie robocze suszarki: 0,5 MPa

1.4.4 układ hydrauliczny

Ciśnienie nominalne: 16Mpa

Ciśnienie robocze ustawione: 14Mpa

Dokładność filtrowania oleju: 20 μm

Temperatura oleju podawanego: ≤ 30°C

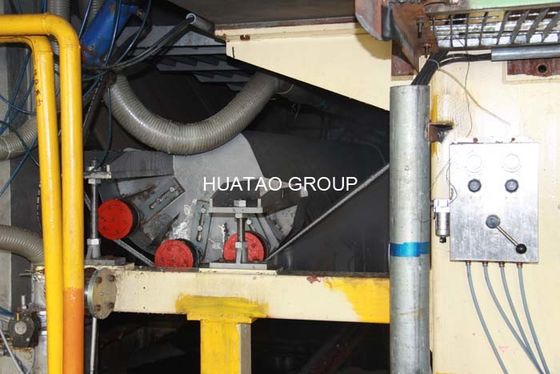

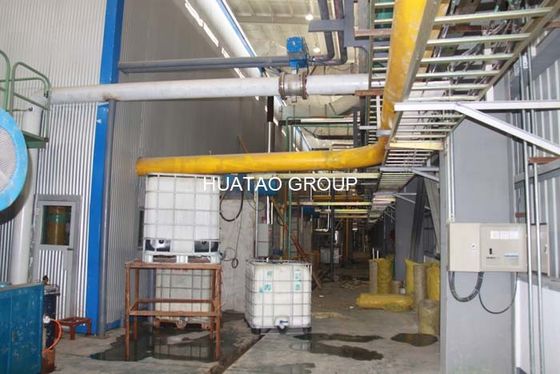

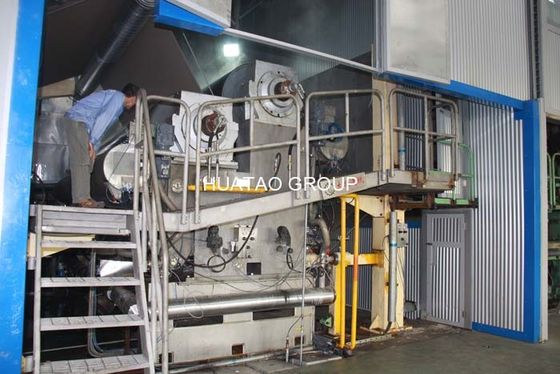

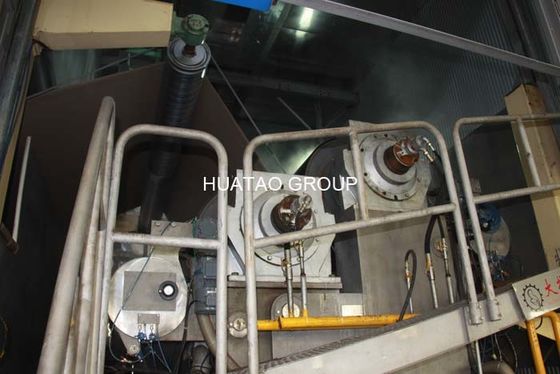

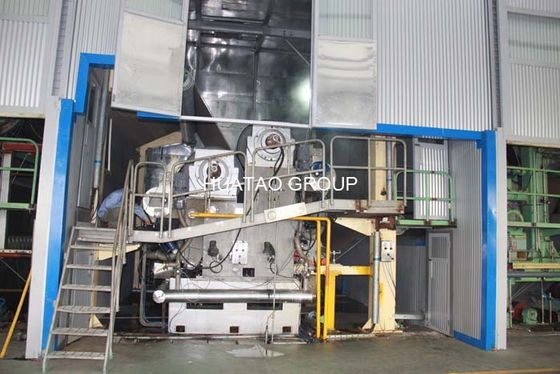

Zdjęcia:
