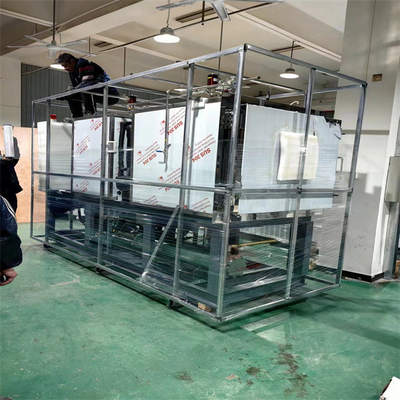

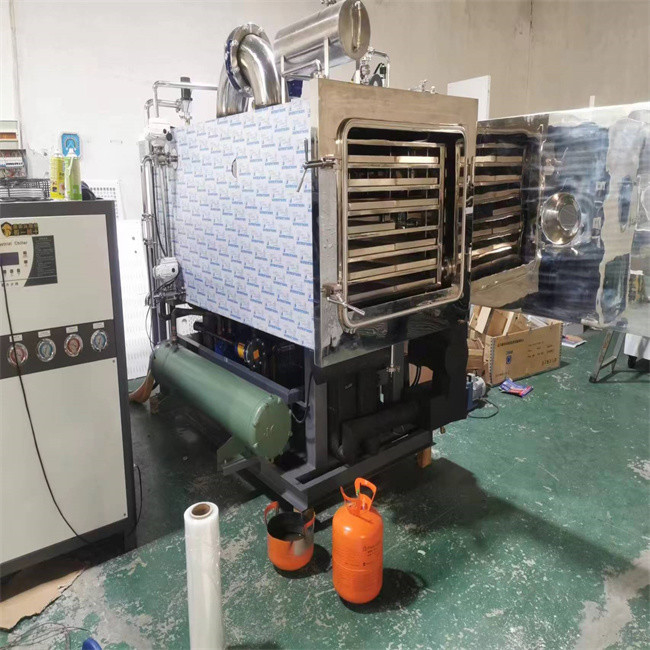

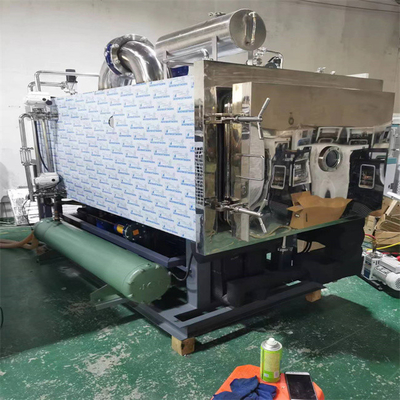

5M2 100 kg/gromadę Silicone Oil Freeze Dryer Lyophilizers For Medicine Chemical

干

燥

室

Wysuszenie

izba

隔板温度范围

Zakres temperaturowy półki

-50 ℃ - + 80 ℃ (空载)

(bez obciążenia)

隔板温差

Błąd temperatury półki

±1 ℃ (平衡时)

(w równowadze)

隔板间距

Rozstaw półek

隔板尺寸

Rozmiar półki

捕

水

冷

阱

Skraplacz

冷阱最低温度

Min. Temperatura skraplacza

≤-70 ℃ (空载)

(bez obciążenia)

捕水能力

Możliwość przechwytywania wody

盘装液体

Materiał płynny

除霜方式

Rozmrażanie

水浸泡

Nasycanie wodą

极限真空度

Końcowy stopień próżni

冷却方式

Styl chłodzenia

水冷

Chłodzenie wodne

真空控制范围

Zakres kontroli podciśnienia

主要功能

Główne funkcje

配有手动+自动控制,传感器标定功能,真空调节功能,等功能.

Tryb sterowania ręcznego + automatycznego, kalibracja czujnika, kontrola próżni,

dostępne są funkcje przypominania.

板层有效面积:

Efektywna powierzchnia półki

16 西林瓶(2ml)装量:

Ilość ￠16 fiolek:

≥ 24800°

≥ 24800 fiolek

￠22西林瓶(10ml)装量:

Ilość ￠22 fiolek:

≥ 12700°

≥ 12700 fiolek

有效板层尺寸:

Rozmiar półki

750 mm × 1000 mm

★ Wymiary 375 mm × 500 mm

板层数目:

Numery półek

7+1 (辐射层)

Górna półka jako płyta wyrównująca temperaturę

物料盘数量

Tabliczka z numerem materiału

板层间距:

Rozstaw półek

板层温度范围:

Zakres temperatury półki

Najważniejsze informacje:

Min. temperatura skraplacza

系统极限真空度:

Stopień próżni końcowej systemu

装机功率:

Moc instalacji

25KW

★ 此为装机功率,并非运行功率.耗电＜<25 KWh

Nie rzeczywista moc robocza, moc

zużycie＜＜25 kWh

Rozwiązanie:

Woda chłodząca

─12 m3/godz

Około 12m3/godz

Średnica (mm):

wymiar

(约)长2500×宽1250×高2200

★ 该尺寸为纵置式,也可依据用户要求进行设计.

Około 2500 x 1250 x 2200 mm, dł. * szer. * wys

Wzdłużne - zlokalizowane, dostępny projekt niestandardowy

Waga (kg):

Waga

(约) 3500

Około 3500

Rozwiązanie:

Hałas

机组电气系统:

Instalacja elektryczna

接地保护

Ochrona gruntu

Rozwiązanie:

Kształt

长方形

Prostokątny

内表面粗糙度:

Chropowatość ściany wewnętrznej

Informacje dodatkowe:

Kierunek komory

箱门开启方向:

Kierunek otwierania

顺/逆时针开启(俯视用户确定)

Zgodnie z ruchem wskazówek zegara lub przeciwnie do ruchu wskazówek zegara (przeglądanie, potwierdzenie użytkownika)

箱体材料:

Materiał komory

AISI 304 不锈钢

Stal nierdzewna AISI 304

箱门材料:

Materiał drzwi

AISI 304 不锈钢(部分)

Stal nierdzewna AISI 304

工作压力:

Ciśnienie robocze

Rozwiązanie:

Temperatura pracy

Przykład:

Materiał termoizolacyjny

聚氨脂发泡

Pianka poliuretanowa

冻干箱门观察窗:

Okno obserwacyjne drzwi

1 个

1 jednostka

Wyświetlane informacje:

Okno obserwacyjne komory

1 rok

1 jednostka

箱体外装饰:

Ozdoba zewnętrzna komory

AISI 304 不锈钢

AISI 304

板层面板材料:

Materiał półki

AISI 304不锈钢

★ 上下面板钢板厚度5 mm

AISI 304 Grubość płyty górnej i dolnej 5 mm

表面粗糙度:

Chropowatość półki

板层平整度:

Płaskość

有效板层尺寸:

Efektywny rozmiar półki

750mm×1000mm

★ Maksymalny rozmiar 375 mm × 500 mm Maksymalny rozmiar

Rozmiar półki odpowiedni dla normalnej tacy 375 mm × 500 mm

板层数目:

Ilość półki

板层有效面积:

Efektywna powierzchnia półki

板层间距:

Rozstaw półek

板层降温速率:

Tempo spadku temperatury

+20℃降到-40℃/ 60分钟内 (空载,硅油入口)

+20℃ do -40℃/w ciągu 60 min,

(bez obciążenia, wejście oleju silikonowego)

-40 ℃ 升到+20 ℃/ 60 分钟内 (空载, 硅油入口)

-40℃ do +20℃/w ciągu 60 min,

(bez obciążenia, wejście oleju silikonowego)

板层最低温度:

najniższa temperatura półki

≤ -50 ℃ (空载,硅油入口)

(bez obciążenia, wejście oleju silikonowego)

板层最高温度:

Najwyższa temperatura półki

≥ +80 ℃ (空载,硅油入口)

(bez obciążenia, wejście oleju silikonowego)

板层温差:

Błąd temperatury półki

≤ ±1 ℃ (稳定后)

≤ ±1 ℃ (w równowadze)

Rozwiązanie:

Kształt skraplacza

矩形

★ 结构紧凑,捕冰能力强,便于化霜,清洗

Typ pionowy, prostokątny

Zwarta konstrukcja, lepsze przechwytywanie wody, łatweCzystyi rozmrażanie

Źródło:

Materiał kondensatora

AISI 304 不锈钢

AISI 304

盘管材料:

Materiał rury zwijanej

AISI 304 不锈钢

AISI 304

盘管表面粗糙度:

Chropowatość rury zwojowej

Informacje dodatkowe:

Wychwytywanie wody ze skraplacza

Źródło:

Temperatura skraplacza Malejące

+20℃降到-40℃/ 30分钟内

+20℃ do -40℃ w ciągu 30 minut

Najważniejsze informacje:

Skraplacz Min. temp.

Wyświetlane informacje:

Okno obserwacyjne skraplacza

有

Dostępny

工作压力:

Ciśnienie robocze

除霜方式:

Rozmrażanie

水淹没

Nasycanie wodą

Przykład:

materiał termoizolacyjny

聚氨脂发泡

Pianka poliuretanowa

Rozwiązanie:

Lodówka

德国BITZER单机双级压缩机

Niemcy Pojedyncza maszyna i dwustopniowa sprężarka BITZER (wyprodukowana w ChRL)

Rozwiązanie:

Chłodziwo

Rozwiązanie:

Numer lodówki

1 dzień

1 zestaw

板层制冷:

Półka chłodnicza

1台(同时对板层制冷,间接式制冷)

1 zestaw (chłodzenie półkowe jednocześnie, pośrednie

Rozwiązanie:

Chłodzenie skraplacza

1 dzień (同时对冷阱制冷,直接式制冷)

1 zestaw (chłodzenie półkowe jednocześnie, chłodzenie bezpośrednie)

Źródło:

Woda chłodząca

12 M3 / godz

冷凝器大冷吨,大贮液容积设计,允许水温≤ 30 ℃.

12 M3 / godz

Skraplacz o dużej pojemności, temperatura wody ≤ 30 ℃

Wyświetlane informacje:

★ 采用国际知名品牌的产品,精确,稳定,安全,可靠.

Urządzenia zabezpieczające układ zamrażania:

Aby zapewnić poprawność, stabilność, bezpieczeństwo i niezawodność, wykorzystywane są światowej sławy urządzenia.

高压压力保护系统:

Urządzenie zabezpieczające przed wysokim ciśnieniem

当系统排气压力超过允许压力时,自动切断冷冻机运行,防止意外事故发生.

Gdy ciśnienie wylotowe powietrza w systemie przekracza dopuszczalne ciśnienie, maszyna automatycznie przestaje działać, aby uniknąć wypadku.

油压压力保护系统:

Układ zabezpieczający ciśnienie oleju

当冷冻机处于长时间运行状态时,随时监控冷冻机的油压压力,防止冷冻机因缺油造成的损害.

Gdy liofilizator pracuje przez dłuższy czas, system monitoruje ciśnienie oleju, aby zapobiec uszkodzeniom spowodowanym brakiem oleju.

马达温度保护系统:

System ochrony temperatury silnika

当冷冻机马达温度高于设定值时,为了保护冷冻机,该系统将自动停止冷冻机的运行.

Gdy temperatura silnika przekroczy nastawę, system automatycznie zatrzyma pracę maszyny, aby ją chronić.

低温回油调节系统:

Powrót oleju w niskiej temperaturze

System regulacji

当冷冻机长时间在很低的蒸发温度下工作时,如何使冷冻机油顺利回至曲轴箱是非常重要的(缺少冷冻机油的系统中常常造成冷冻机„烧毁”).当曲轴箱中缺少冷冻机油时,该系统自动启动将使曲轴箱中建立合适的油位.为实现冻干机的无人操作创造条件.

Kiedy liofilizator pracował przez długi czas w niskiej temperaturze parowania, bardzo ważne jest, aby olej chłodniczy powrócił do skrzyni korbowej. (Brak oleju w lodówce może spowodować spalenie sprężarki). Jeżeli w skrzyni korbowej brakuje oleju chłodniczego, system automatycznie rozpocznie ustalanie prawidłowego poziomu oleju w skrzyni korbowej. Ma to stworzyć warunki do realizacji operacji bezzałogowych.

膨胀阀

ekspansjaZawór

顶盖阀

Zawór pokrywy górnej

电磁阀

zawór elektromagnetyczny

油分离器

OlejSeparator

高压控制器

Kontroler wysokiego ciśnienia

低压控制器

Kontroler niskiego ciśnienia

油压差控制器

Kontroler ciśnienia oleju

视液镜

Płynne szkło obserwacyjne

马达超温保护器

Zabezpieczenie termiczne przed przeciążeniem silnika

停机后的制冷剂自动收液装置

Automatyczne urządzenie zbierające czynnik chłodniczy po zatrzymaniu maszyny

能量调节装置

Urządzenie do regulacji energii

压力表

Miernik ciśnienia

LR/REFCO(德国/瑞士)油浸式压力表

Miernik ciśnienia zanurzeniowego oleju LR/REFCO (Niemcy/Szwajcaria).

气液分离器

separator gaz-ciecz

水冷式冷凝器

Skraplacz chłodzący wodę

南京金典

Znana marka

双级旋片泵:

Dwustopniowa rotacyjna pompa łopatkowa

浙江鲍斯双级旋片式真空泵

著名品牌

Dwustopniowa pompa łopatkowa LEYBOLD

Znana na całym świecie marka

Źródło:

Ilość

1 dzień

1 zestaw

Wyświetlane informacje:

Wakuometr

睿宝

Odrodzony

Wyświetlane informacje:

Szybkość pompowania komory

大气压 → 10 Pa ≤30分钟(干燥条件下)

atmosfera → 10 Pa ≤ 30 minut (w stanie suchym)

系统最高真空:

System Maksymalna próżnia

系统漏率:

Stopień nieszczelności systemu

Odpowiedź:

Płyn

Temperatura maksymalna (25 ℃, 10 cst)

★ 国产优质产品

olej silikonowy o niskiej lepkości (25 ℃, 10 cst)

Produkt kwalifikowany krajowo

流体管路材料:

Materiał rurek w płynie

AISI 304 不锈钢,焊接,有保温

AISI 304, spawanie, utrzymywanie ciepła

Rozwiązanie:

Pompa obiegowa

丹麦GRUNDFOS原装进口湿转子屏蔽泵

★ 丹麦GRUNDFOS循环泵为世界第一品牌

GRUNDFOS, oryginalny import, pompa w puszce z wirnikiem sieciowym

Od duńskiej marki, znanej na całym świecie marki

循环泵数量:

Ilość pompy obiegowej

1 dzień

1 zestaw

Rozwiązanie:

Szybkość ogrzewania

加热控制方式:

Styl sterowania ogrzewaniem

固态继电器

Przekaźnik półprzewodnikowy

不锈钢板式换热器:

Płytowy wymiennik ciepła ze stali nierdzewnej

国际知名品牌

Znane marki

测温探头:

Czujnik temperatury

PT-100铂电阻

Odporność na platynę PT-100

控制方式:

Styl kontroli

自动＋手动控制

Sterowanie automatyczne i ręczne

PLC (可编程序控制器):

PLC

触摸屏

Ekran dotykowy

昆仑通态

MCGS

中间继电器:

Przekaźnik pośredni

正泰

CHINT

交流接触器:

Stycznik prądu przemiennego

正泰

CHINT

空气断路器:

Wyłącznik powietrzny

正泰

CHINT

接线端子:

Zaciski przewodów:

知名品牌

Znane marki

整机启动保护:

Ochrona całej maszyny

设备的全部安全条件具备时,整机才能启动运行.

Wszystkie warunki bezpieczeństwa są gotowe dla całej maszyny, maszyna może zacząć działać.

操作保护:

Zabezpieczenie operacji

整机电气系统具有逻辑连锁,控制,保护功能.

Układ elektryczny posiada blokadę logiczną, funkcję sterowania i zabezpieczenia

Źródło:

silnik

有过载,过热,缺相保护等

W przypadku przeciążenia, przegrzania, braku fazy itp.

Sposób działania:

Układ chłodniczy

有声光报警,各部件均有控制器

Ostrzeżenia dźwiękowe i wizualne, wszystkie części posiadają kontroler

Rozwiązanie główne:

Ciśnienie próżniowe

有声光报警

Ostrzeżenia dźwiękowe i wizualne

Wyświetlane informacje:

System ogrzewania

有声光报警

Ostrzeżenia dźwiękowe i wizualne

Sposób działania:

Układ cyrkulacyjny

有声光报警

Ostrzeżenia dźwiękowe i wizualne

停电, 供电:

Odcięcie prądu i zasilanie

均有安全保护措施

Ze środkiem zabezpieczającym

缺水保护:

Niedobór wody

有声光报警

Ostrzeżenia dźwiękowe i wizualne

缺压缩空气保护:

Zabezpieczenie przed niedoborem sprężonego powietrza

有声光报警

Ostrzeżenia dźwiękowe i wizualne

故障停电保护:

Zabezpieczenie przed odcięciem zasilania w przypadku awarii

冷阱与真空泵组之间的阀门自动关闭.

全部工艺阀门自动关闭,防止设备发生失控状态.

Pompa próżniowagrupy zostaną automatycznie zamknięte;

Wszystkie zawory procesowe zamykają się automatycznie, aby zapobiec utracie kontroli nad maszyną;

Sposób działania:

Układ cyrkulacyjny

加热循环保护

加热器失控安全保护

Ochrona obiegu grzewczego

升华过程中的产品保护:

Ochrona produktów podczas procesu sublimacji

真空度差时切断加热

真空度太好时可进行自动调节.

Cięcie na gorąco w przypadku braku próżni

Automatyczna regulacja w przypadku zbyt dużego podciśnienia

真空泵启动的冷阱保护:

Ochrona skraplacza podczas uruchamiania pompy próżniowej

连锁

Splatać

真空泵保护:

Zabezpieczenie pompy próżniowej

真空泵停转,泵头阀自动关闭

Zatrzymanie pompy próżniowej, zawór pompy automatycznie zamknięty

化霜连锁保护:

Zabezpieczenie blokady odszraniania

溢流阀关闭无法开启化霜进水阀,阱泵阀开启无法开启化霜进水阀

Zawór przelewowy zamknięty, następnie nie można uruchomić zaworu dopływającego wody odszraniającej; wówczas nie można uruchomić zaworu wpływającego do wody odszraniającej;

Źródło:

moc

3相5线,380伏

3 fazy+N+PE, 380 V

装机功率:

Zainstalowana moc

25 KW (此为装机功率,并不是运行功率)

25 KW (jest to moc zainstalowana, a nie moc bieżąca)

Informacje dodatkowe:

Sprężone powietrze

整机结构:

Cała konstrukcja maszyny

纵置,前后一体式机架 (便于运输,就位)

Umiejscowienie wzdłużne, zintegrowana rama z przodu i z tyłu (łatwa w transporcie i ustawianiu)

Średnica (mm):

Rozmiar całej maszyny

(约)长2500×宽1250×高2200

★ 该尺寸为纵置式,也可依据用户要求进行设计.

Około 2500 x 1250 x 2200 mm, dł. * szer. * wys

Wzdłużne - zlokalizowane, dostępny projekt niestandardowy

Waga (kg):

Masa całej maszyny (kg)

(约) 3500

Około 3500

设备质保期:

Czas gwarancji:

整机质保一年

Rok po akceptacji lokalizacji.
